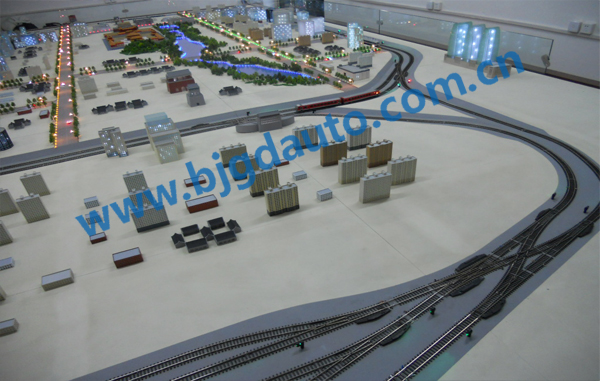

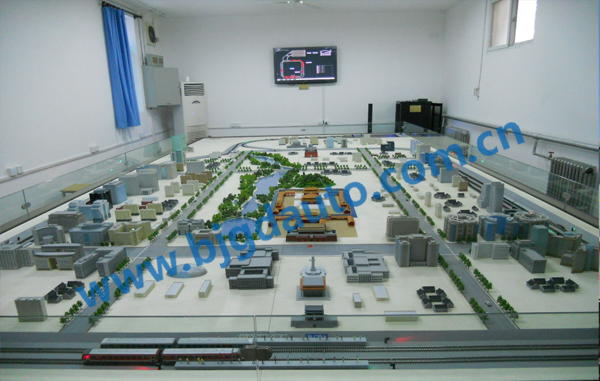

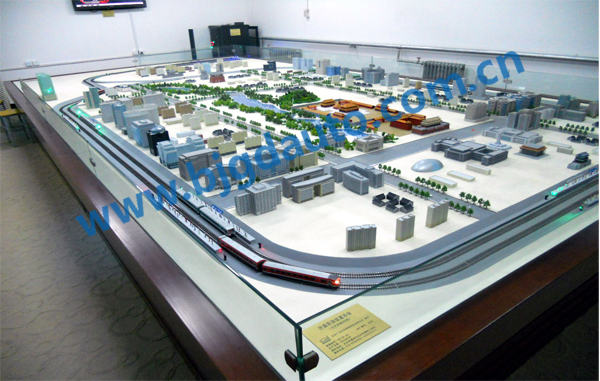

產品名稱：城市軌道交通模擬沙盤
產品詳情 ：
為了使城市軌道交通通信信號專業的學生能夠更好的理論聯系實際，鞏固和加深理解課堂教學內容，完整地掌握列車運行控制、車站聯鎖控制和區間閉塞控制等基礎知識；學生在走上崗位操作在線系統之前，通過實驗室訓練，利用信號專用繼電器、可編程控制器等手段，設計、組裝、調試閉塞控制電路及道岔控制電路、利用計算機聯鎖系統，使學生掌握對進路、信號控制、進路鎖閉和進路解鎖等聯鎖概念。
1、教學管理系統功能
（1）課程管理
（2）電子教室 根據教學特點，該系統分為教師機軟件和學生機軟件。
它能實現以下有關教學功能：
[1]自動登錄；
[2]跟隨性；
[3]廣播教學；
[4]屏幕監視；
[5]教學示范；
[6]師生互動；
[7]電子搶答；
[8]電子舉手；
[9]遠程鎖定；
[10]電子黑屏；
[11]遙控輔導；
[12]文件傳輸；
[13]遠程控制；
（3）故障仿真管理；
[1]故障設置權限
；[2]故障仿真；
[3]故障管理
2、課件制作系統功能
課件制作系統包括：
[1]課件錄制；
[2]課件編輯；
[3]課件管理；
[4]課件播放等功能模塊。
3、控制中心ATS仿真系統功能
ATS仿真系統的所模擬的操作功能及故障處理功能包括
(1) 信號控制功能? 設置控制模式；設置終端模式；進路控制；信號機控制；循環控制；區間限速
(2)列車的描述功能? 定義列車；修改列車；取消車次號；移車次號；顯示列車信息；列車信息編輯；控制軌道
(3)列車調整功能? 系統調度模式的設置；全線列車次號匹配；跳停；顯示下一列車
(4)站臺控制功能? 顯示停站時間；設置停站時間；運行等級的設置；扣車；中止停站。
(5)運行圖控制功能? 建立時刻表；刪除時刻表；加車；減車；偏移時刻表；查詢時刻表；列車運行圖繪制。
(6)報告? 每日運行報告；偏離時刻表報告；時刻表報告；駕駛員報告；機車走行距離報告；準點率報告
(7)列車仿真運行: ? 模擬列車在線路上運行，模擬現場設備、車載設備與控制中心交互的信息，從而實現控制中心調度員教學培訓子系統的操作環境。列車運行仿真功能包括正向運行、反向運行、出入庫運行。
(8)故障模擬
[1] 信號軌道區段紅光帶：區間線路、岔區；信號機故障；道岔擠岔；軌旁ATP故障；軌旁TWC故障；車站站臺緊急關閉；進路正常解鎖故障。
[2] 車輛車載TWC故障；車載ATP故障；車輛故障不能繼續運行。
[3]車次號故障車次號丟失；車次號跟蹤錯位；車次號錯誤；時刻表故障；列車駕駛模式顯示錯
[4]故障報警燈絲斷絲；交流停電；直流停電；接地檢測；FAS；供電；LATS；MMI；SACEM；VPI2
(9)其它功能時刻表管理功能；操作記錄功能；回放功能
4、集中站車站值班員仿真系統功能
集中站車站值班員仿真系統模擬的操作功能和故障處理功能包括：
(1)正常操作功能? 控制模式轉換；非常站控；道岔單操；道岔單鎖；進路的排列；取消進路；總人解；重開信號；緊急關閉復原；擠岔報警處理；燈絲報警處理；熔絲報警處理；自動信號的設置與取消；連續通過信號的設置與取消；區間限速的設置與取消；扣車與中止停站；終端模式的設置；區段解鎖故障的處理；引導進路鎖閉和解鎖；引導總鎖閉的辦理與解鎖；反向進路的辦理和人工取消；方向電路故障的處理
(2)故障仿真（各類故障模擬）? 中央故障；熔絲報警；燈絲報警；站臺緊急關閉；信號故障關閉；交流故障；直流故障；軌道區段紅光帶；道岔擠岔報警；自動信號未觸發；進路正常解鎖故障；方向電路故障。
(3)列車運行仿真? 正向運行；反向運行；調車運行；出入庫運行
(4)其它功能? 操作記錄功能；回放功能 ?
技術要求：
1. 通信信號設備與維修實訓設備旨在讓學生在學習的過程當中能夠親自對所學課程中所涉及到的設備有真切的感受，同時培養學生的動手能力，對實訓設備進行一定的拆裝試驗和維護，以達到熟練掌握對通號設備的認識。
2. 所有實訓設備必須真實，功能實現方式同實際；設備可靠性≧95%；同時備有零散件供學生實習。
3. 信號系統控制臺（含鼠標控制和單元控制）需要有真實的聯鎖系統設備以及軌道電路等的支持，信號機的現實狀態要真實反應軌道的狀態和列車的行車狀態。此部分設備即需要成套也需要有零散設備供維護和維修培訓之用。
4. 信號接入設備因考慮到本實訓中心不能使用實際的列車信息處理設備，只能用軟件模擬的方式代替，所以此部分設備為單品，但是必須保證設備的可用和與其他設備的配合。
5. 測試和檢測設備為維護人員工作的必須用品，要求設備必須正?？捎?。
6. 通信系統，所有設備必須保證其正常功能和操作，同時對設備有備件，供學生對實訓設備的認識和使用維護。
